#5/2007

Leia primeiro! Antes de comprar painel de LED!

David Thilwind

Nós continuamos o artigo nos parâmetros essenciais do painel de LED que têm que ser considerados por todo o operador ou comprador. Ver a primeira parte do artigo. Quando alguns fatos puderem parecer familiares e comuns, nós não devemos esquecer que é a combinação de todos os parâmetros que podem o dar de confiança, de bens e de painel de LED da alta qualidade. E há precioso poucas companhias no mercado capaz de entregar tais produtos.

Resolução do painel de LED

A chave a uma imagem da qualidade em um painel de LED do grande formato é comprar a resolução que a mais elevada você pode ter recursos para. Uma resolução do painel de LED é definida por seu número total de pixéis verticais e horizontais (os pontos que dão forma ao retrato). O sinal do vídeo que o painel de LED estará reproduzindo tem uma resolução nativa de aproximadamente 486/576 (NTSC/PAL) verticalmente. E resolução de aproximadamente 240 a 720 horizontalmente (dependendo da qualidade da fonte). Para reproduzir estes sinais sem a perda de resolução da imagem, você quer uma resolução mínima do painel de LED aproximadamente de 648x486 (NTSC) ou de 768x576 (PAL). Se você usa um painel de LED com poucos pixéis do que a fonte de entrada, as imagens terão menos resolução do que a fonte.

Entretanto se o painel de LED é projetado corretamente pode ainda dar uma aparência aceitável para as imagens vídeo. Os painéis de LED de aproximadamente 1/3 da resolução do VGA podem fornecer uma imagem vídeo muito aceitável. Assim a resolução em torno dos pixéis 200x150 é aceitável. Por exemplo, para conseguir (o VGA) uma resolução 640x480 em um tamanho 3x2.25 m do painel de LED, nós precisaríamos o espaço do pixel em torno de 4.5 mm distante. (Esta distância entre pixéis é chamada pixel pitch, e medida geralmente nos milímetros.)

Estrutura modular do painel de LED. Módulo de LED e pixel pitch
Estrutura modular do painel de LED. Módulo de LED e pixel pitch

Tipicamente, os pixéis pitch para painéis de LED para interiores são 6 mm, 10 mm, 15 mm e 20 mm. Os pixéis pitch para painéis de LED do exterior são 15 mm, 20 mm, 25 mm e 30 mm. Os painéis de LED do exterior tendem a ser maiores do que telas interiores, porque a distância da visualização é freqüentemente maior. Nós poderíamos, por exemplo, usar um pixel pitch de 6 mm e um painel de LED ligeiramente maior para conseguir uma resolução cheia do VGA. Ou mais custo - a solução eficaz seria usar um pixel pitch maior com um painel de LED mais baixo da resolução. Mais fino o pixel pitch, mais caro o painel de LED. Assim a solução ideal será sempre uma combinação de custo e de resolução.

Como a maioria de produtos do painel de LED vem em blocos fixos de pixéis construídos no PCB (por exemplo: 16x16 ou 32x16). Você pode ter que ajustar ligeiramente seu tamanho total do painel de LED para acomodar um número inteiro dos blocos. Uma consideração é que maior o pixel pitch, mais propensa a imagem é à pixelização. Você pode começar ver a estrutura do pixel, bem como a vista de uma fotografia do jornal com uma lupa. Esta é uma função da distância entre o espectador e o painel de LED, e precisa de fazer parte do cálculo do projeto. Os pacotes de SMD LED estão agora disponíveis para permitir 10 mm e 6 mm e possivelmente pixéis pitch menores. Um pixel pitch de mm 12 é sobre o limite para o tipo convencional empacotamento da lâmpada do LED.

No pixel pitch de 12 mm as lâmpadas convencionais têm o contraste dos pobres, e produzem muito calor. A escolha da resolução do pixel pitch e da tela é ditada perto:

  •  alguns constrangimentos que físicos do tamanho você puder ter;
  •  distância do visualização e linhas de vista;
  •  e, naturalmente, orçamento - estas telas são custadas pela área.

Distância da mistura da cor do painel de LED

Quando os pixéis são vistos na escala próxima, o RGB LED aparece como pontos independentes. A distância do painel de LED onde a mistura deste LED de uma única cor é sabida como da “a distância da mistura cor”. A habilidade superior da mistura da cor permite que as imagens pareçam desobstruído e o afiada na escala próxima, que é um fator vital nos painéis de LED para interior. Para painéis de LED do exterior, a distância da mistura da cor pode ser calculada pelo pixel pitch multiplicado por 500.

Para o painel de LED interior de SMD, esta figura é 250, porque os LED são muito próximos junto. Conseqüentemente para o modelo LVP1010 da tela (com pixel pitch de 10 mm) este valor é 2.5 m. Isto é chamado igualmente às vezes equivocadamente à distância mínima do visualização. Por exemplo para o modelo LVP1650 da tela (com pixel pitch de 16 mm) x 500 = 8 m.

Distância mínima da visualização do painel de LED

Isto é calculado pelo pixel pitch multiplicado em 750 a 1000. Este valor produzirá uma imagem lisa. Uma visualização mais próxima produzirá uma imagem com os LED individuais que aparecem como pontos. Por exemplo para o modelo LVP1650 da tela (com pixel pitch de 16 mm) x 1000 = 16 m.

Distância máxima da visualização do painel de LED

Esta está geralmente a uma altura do painel de LED multiplicada por 20-30. Por exemplo. Uma tela de 4.8 metros de altura: 30x4.57 m = 137 m.

Processamento do vídeo do painel de LED

Uma vez que você tem dois painéis de LED do competidor da tecnologia similar, do mesmo tamanho, e da mesma resolução, as diferenças em fabricantes do LED, em métodos IC drivers, e do LED da montagem podem ser avaliadas. Um sinal padrão do vídeo não pode diretamente ser exibido em um painel de LED sem primeiro que está sendo processado. É a qualidade deste processamento, de que é negligenciado o mais freqüentemente por compradores em perspectiva desta tecnologia.

A régua preliminar de toda a transmissão deve aplicar-se, lixo de entrada = lixo de saída. As imagens vídeo são compostas de um número de linhas horizontalmente feitas a varredura, mas estas todas não aparecem em uma tela da televisão ao mesmo tempo. No primeiro 1/60 (1/50 para o PAL) as linhas impares são mostradas. E no segundo 1/60 as linhas pares são mostradas.

Todos televisão trabalha esta maneira, e nós chamamos este uma vídeo entrelaçada. Porque a maioria de telas não usam este sinal da transmissão diretamente, nós devemos primeiramente desentrelaçar a vídeo. A maneira a mais simples de fazer isto é tomar o primeiro jogo das linhas (campo), dobrá-lo acima, e exibi-lo - ignorar o segundo campo. Alguns processadores do vídeo do baixo nível fazem este, e jogam afastado a metade da informação original do retrato.

Umas aproximações mais sofisticadas envolvem armazenar a primeira linha informação, e combinam-na então com a segunda linha informação 1/60 um segundo de mais tarde. Você pode então exibir um quadro completo. Entretanto se um objeto o movia rapidamente pode estar em uma posição diferente na segunda linha do que na primeira linha e este pode conduzir aos efeitos inaceitáveis do vídeo (cintilação).

Resolver isto exige a interpolação dos dois jogos das linhas, feitos no tempo real e então nós temos que escalar a imagem para caber a tela da saída (esta é normalmente uma resolução diferente do que a fonte). A combinação destes processos, especial a escamação, exige muito processamento poderoso para gerar livre limpo, o artefato, e a jejuar movendo-se, vídeo da cintilação livre.

Isto está feito geralmente por equipamento de processamento dedicado do vídeo, e será relativamente caro se você quer um bom resultado. Há umas diferenças consideráveis em como o processo dos fabricantes do painel de LED o sinal do vídeo, e obtenção desta informação dos fabricantes do painel de LED não é às vezes um processo fácil. É muito um esforço dos que vales a pena, desde que o processamento pode fazer uma diferença dramática à qualidade da imagem exibida.

Brilho e contraste do painel de LED

A unidade de medida para o brilho do painel de LED é o nit (cd/m2) com os números mais elevados que significam um painel de LED mais brilhante. Em regra geral, você não precisará nenhum menos de 1000 nits para um painel de LED indoor e 5000 nits ou mais para painéis de LED do exterior. A maneira de medir isto é em um ângulo normal ao painel de LED (isto é na parte dianteira) usando um medidor de luz.

A temperatura de cor do painel de LED deve normalmente ser ajustada a 5000K para painéis de LED para interior, e a 6500K para painéis de LED do exterior. Se ajustado esta maneira, um sinal branco cheio deve ser medida em diversos pontos (geralmente 12, sendo o centro e o de então espaçados uniformemente em torno do painel de LED) da distância mínima normal da visualização. O painel de LED deve ser ajustado para enegrecer, e então ser remedido para a luz refletida ambiental (uma medida no centro da tela é bastante).

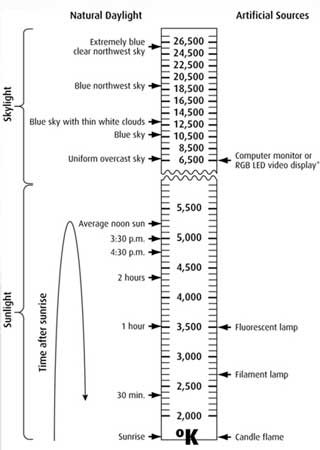

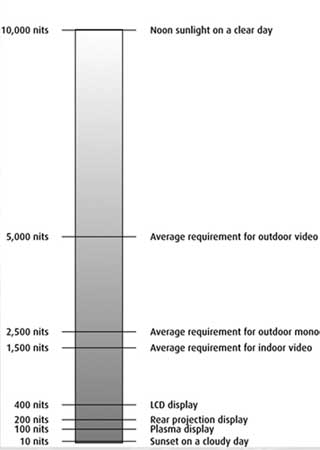

Brilho do painel de LED Escala de temperaturas de cor
Brilho do painel de LED Escala de temperaturas de cor

O brilho do painel de LED é uma média dos 12 pontos do branco, menos o ambiental medido quando o painel de LED é preto. O ângulo de visão está definido normalmente no ponto quando o brilho é 50% do máximo. Se você anda em torno do painel de LED você verá a mudança do brilho, e é aconselhável rever as três cores preliminares (e o branco); ao andar em torno do painel de LED para ver se a cor permanece uniforme em todos os ângulos. Os painéis de LED têm um problema que seja original a esta tecnologia chamada “shouldering”, onde uma mudança de cor é causada por um LED que obstrui a vista de outro LED em ângulos extremos.

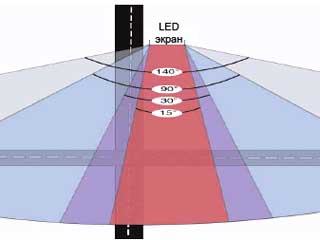

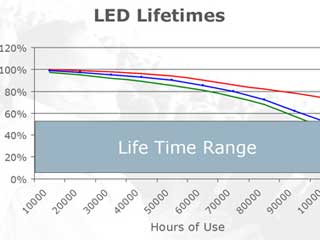

Ângulos de visão do painel de LED Degradação nos LED
Ângulos de visão do painel de LED Degradação nos LED

Os ângulos de visão devem realmente incluir mudanças de cor, e se uma mudança de cor significativa ocorre antes que o brilho do painel de LED caia a 50%, a seguir este é o ângulo de visão. Adicionar uma persiana entre os pixéis ou as fileiras dos LED reduz o efeito do brilho de outras fontes luminosas, e realça o contraste. Igualmente reduz o ângulo de visão vertical, mas geralmente este não é um problema para a maioria de aplicações. Se os fabricantes do painel de LED conduzem as correntes elevadas usando dos LED, podem citar as figuras do brilho superiores de 8000 nits. O problema com este é que as correntes de movimentação elevadas conduzem a uma degradação mais rápida nos LED, e a uniformidade do painel de LED pode mudar dramaticamente em períodos de tempo curtos. A vida citada figura para a escala do LED de 20000 a 100000 horas.

Estas figuras são claramente somente significativas se são determinadas na corrente de movimentação real que estará usada sob condições reais da tela - e certamente a níveis da movimentação usados para produzir a medida do brilho do painel de LED. Ao avaliar todo o painel de LED do grande formato, pedir sempre referências (para o o fabricante ambos e o instalador). Tentar assegurar-se de que estes clientes precedentes estejam em uma situação similar ao seus próprios (por exemplo: se você tem uma arena interior, uma comparação com um local de encontro do exterior não pode ser completamente útil).

Antes de comprar painel de LED

  • Estimar o tamanho e a posição de seus painéis de LED;
  • Elaborar as distâncias mínimas da visualização;
  • Quanto e que tipo de fontes do sinal de entrada o quer uso;
  • O painel de LED será permanente ou precisará de mover-se?

Determinar estes fatores de antemão permitirá que um fabricante do painel de LED (ou o fornecedor) estimem o pixel pitch e a natureza do painel de LED que você pode precisar. Quando você inclui no orçamento para toda a tela, e especial um painel de LED, você deve estar ciente que sem consideração para o conteúdo, o efeito final será deficiente. É uma idéia melhor determinar primeiramente o conteúdo e usar uma amostra do conteúdo no formato que você planeia demonstrar seu painel de LED. Em particular, as cenas com muito movimento criarão determinados problemas do processador do vídeo do painel de LED. Procurar artefatos desagradáveis do ruído em grandes extensões de uma única cor (especial preto ou áreas muito escuras).

Recordar sempre, o demo do fabricante do painel de LED é projetado enfatizar os melhores pontos sobre o painel de LED, e incumbe você - para fazê-los provar como bom a tela é realmente. Os padrões de teste, para a cor, escala de cinza e movimento são essenciais. Tomar estes com você a um demo, no formato que você se usará com seu painel de LED final. Quando você tem as 2 ou 3 companhias finais definidas, você deve dar a consideração séria a um “tiro para fora”, com os painéis de LED de competência montadas alimentados de lado a lado da mesma fonte do sinal do vídeo. Quando isto puder ser caro, é a única maneira de comparar verdadeiramente os produtos do concorrente. Os fornecedores relutantes acoplar neste tipo do evento podem dar-lhe alguma introspecção em como confiável são de seu produto, e o que seu após a sustentação das vendas ser como!
